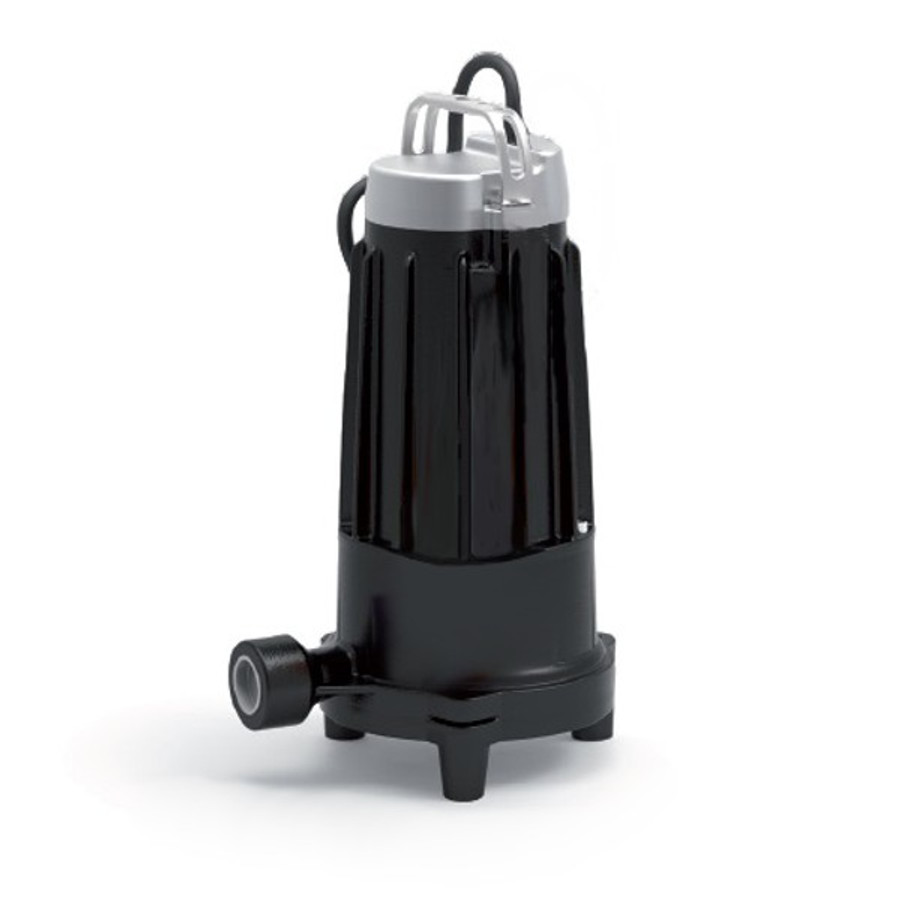

Háromfázisú darabolós szennyvíz szivattyú – Pedrollo Tritus TR 1.1
Elektromos merülő szivattyú nagy hatékonyságú darálókéssel. A rendkívül erős AISI 440 C edzett acél vágószerkezetnek köszönhetően a TRITUS szivattyú képes megbirkózni olyan szennyeződésekkel is, melyek alap esetben nem kerülhetnének bele a szennyvízbe. pl. műanyag törlőkendő, gumi darabok, textil, latex kesztyű és egyéb higiéniai termékek stb. Alkalmas szennyvíz átemelésére lakossági, ipari és mezőgazdasági szektorban egyaránt. Mivel darabolja a nagyobb lebegő szennyeződéseket, ezért a dugulás esélyét is minimálisra csökkenti.
Tipikus felhasználási területek
- családi és társasházak szennyvizének átemelése a csatornába
- ipari szennyvíz átemelése pl. vágóhidaknál, élelmiszeriparban stb.
- mezőgazdaságban keletkezett szennyvíz átemelése pl. állatfarmokon
- nyilvános WC-k szennyvizének szivattyúzása
- rendezvények, fesztiválok szennyvíz tartályainak ürítése
PEDROLLO TRITUS MŰSZAKI ADATOK ÉS FELÉPÍTÉSE
- Vasöntvény szivattyútest 5/4″ (1 1/4″) belső menetes nyomócsonkkal ISO 228/1 szabvány szerint. Az öntvényből készült alkotóelemek kataforézises bevonatúak és ennek köszönhetően ellenállnak a szennyvíz vegyi hatásainak. Rozsdamentes acél öntvény fogantyú és kondenzátorház szintén rozsdamentes acél fedéllel.
- Nyitott típusú járókerék technopolimerből
- Egy kiváló minőségű triturátor-egység (aprítószerkezet) – a radiális vágóéleknek is köszönhetően – garantálja a maximális hatékonyságot a szivattyúzott folyadékban lévő szilárd anyagok vágása, aprítása terén. A triturátor teljes egészében AISI 440C anyagminőségű, nagy mechanikai szilárdságú, hőkezelt rozsdamentes acélból készült.
- AISI 431 nemesacélból készült motortengely.
- Kataforézises eljárással kezelt motor burkolat.
- MG1-14D SIC kettős tengelytömítéssel rendelkezik, mely az alábbi részekből áll:
Motoroldal: Szilícium-karbid / Grafit / NBR
Hidraulikaoldal: Szilícium-karbid / Szilícium-karbid / NBR - Csapágyazás: 6203 ZZ-C3E
- Villanymotor
Háromfázisú 3×230-240V / 3×400-415V, 50Hz, 1100W
Áramfelvétel: 5.2 – 5 / 3 – 2.9 A
Szigetelési osztály: F
Védettség: IP X8 - 10 méteres H07 RN-F motorkábel
- Szabadalmaztatott billenő úszókapcsoló az egyfázisú típusokon.
A háromfázisú típusok nem rendelkeznek úszókapcsolóval! - Vezérlődoboz: Csak egyfázisú modellekhez. Tartalmaz egy manuális hőkioldót megszorulás vagy túlterhelés védelemként illetve az üzemi és az indítókondenzátort.
Háromfázisú vezérlés és motorvédelem a TRITUS szériához: Elentek Smart-PRO 1/TRI (link)
BEÜZEMELÉS ÉS HASZNÁLAT
A TRITUS szériajelű, triturátoros (aprítószerkezettel ellátott) szivattyú nagy falvastagságú öntvényházzal rendelkezik mely rendkívül robosztus jelleget biztosít. Az abrazív (dörzskoptató) hatásnak jól ellenáll, hosszú élettartamú. Mivel nagy szilárdságú, hőkezelt, rozsdamentes acélból készült triturátorral van ellátva, képes teljesen feldarabolni a szennyvizekben és csatornavizekben lévő szilárd részecskéket illetve rostos anyagokat a háztartási, lakossági és ipari felhasználás terén. Nyomás alá helyezve képes továbbítani a szivattyúzott folyadékot a szennyvízelvezető rendszerbe akár kis átmérőjű csővezetéken keresztül is.
Telepítése két módon is megoldható:
- Szabadon álló telepítés:
Ebben az esetben a szivattyú a saját gyári talpain áll az akna alján. - Vezetőcsöves telepítés gyári lábkészlettel:
A szivattyú két 3/4″-os rozsdamentes acél csövön mozgatható a fix talpkészletre, mely az akna alján helyezkedik el.
A lábkészlet rendelhető horizontális és vertikális kialakításban is.
Vertikális kialakítás: TRITUS lábkészlet függőleges (link)
Horizontális kialakítás: TRITUS lábkészlet vízszintes (link)
A gerincvezetékre (nyomóvezetékre) ráköthető merev falú KPE vagy PVC csővel illetve lágyabb falú spiráltömlővel is.
HASZNÁLATI KORLÁTOK
- •Merítési mélység 10 m-ig a víz szintje alá (megfelelő hosszúságú tápkábellel)
- •Folyadékhőmérséklet +40 °C-ig
- •Ürítési szint 85 mm a fenéktől számítva
- •Folyamatos üzemmód esetén a minimális merülési mélység 300 mm
PEDROLLO TRITUS MEGRENDELHETŐ VÁLTOZATOK:
Úszókapcsoló nélküli változat az egyfázisú verziók esetén
SZABADALMAK – VÉDJEGYEK – MODELLEK
- Patent No. EP2313658
- Patent No. IT0001428923
- Regisztrált EU design
- No. 002501486-0002, 008625685-0005, 008625685-0006
- TRITUS® Registered trademark No. 013017181
